Архитектура современной АСКУЭ

Классическая система состоит из трех уровней:

1. Нижний уровень (полевой). «Умные» счетчики электроэнергии (однофазные и трехфазные) со встроенными интерфейсами связи (PLC — передача по силовым линиям, RF — радиоканал, RS-485, LoRaWAN, NB-IoT). Также сюда входят датчики качества электроэнергии и УСПД (устройства сбора и передачи данных), если архитектура требует промежуточного концентратора.
2. Средний уровень (транспортировка). Каналы связи, передающие пакеты данных от приборов на верхний уровень. Это могут быть сотовые сети (GPRS/3G/4G/NB-IoT), выделенный интернет-канал провайдера, LPWAN-сети промышленного масштаба или внутренняя сеть предприятия.

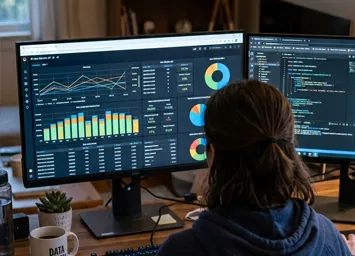

3. Верхний уровень (программный). Серверы сбора данных (коллекторы), база данных (хранилище временных рядов) и клиентское ПО — веб-интерфейс диспетчера и личные кабинеты пользователей.

Этапы внедрения системы

Проектирование и развертывание АСКУЭ — это инженерный проект, требующий строгого соблюдения последовательности действий.

Шаг 1. Энергетический аудит и предпроектное обследование Специалисты оценивают текущее состояние парка приборов учета, протяженность линий, наличие экранирования (которое мешает PLC-модуляции), доступность сигнала сотовой связи и рельеф местности (для радиоканала). На этом этапе определяется технология связи, наиболее эффективная для конкретного объекта. Например, для старого жилого фонда с зашумленной проводкой PLC не подойдет, а для удаленной промзоны без покрытия GSM единственным выходом станет LoRaWAN.

Шаг 2. Разработка технического задания (ТЗ) и выбор архитектуры Формируются требования к дискретности опроса (раз в час, раз в 15 минут или в реальном времени), глубине хранения архива (от 1 до 5 лет согласно законодательству РФ), функционалу программного обеспечения (балансные группы, отчеты для энергосбыта, интеграция с 1С). Выбирается топология: звездообразная (каждый прибор сам передает данные по радио/сим-карте) или древовидная (с использованием концентраторов-УСПД).

Шаг 3. Подбор оборудования Ключевой этап. Счетчики должны иметь сертификат средства измерения РФ, поддерживать протоколы обмена (например, СПОДЭС) и обладать защитой от магнитного воздействия и вскрытия корпуса. Важно учитывать межповерочный интервал (обычно 10–16 лет). При выборе стоит отдавать предпочтение отечественным производителям («Энергомера», «Инкотекс» (Меркурий), «МИРТЕК»), так как это гарантирует сервисную поддержку и соблюдение требований импортозамещения.

Шаг 4. Монтаж и пусконаладочные работы (ПНР) Демонтаж старых индукционных или однотарифных электронных счетчиков, установка новых приборов, монтаж этажных концентраторов или базовых станций связи. После физической установки проводится параметризация каждого прибора — настройка коэффициентов трансформации тока, тарифных расписаний и синхронизация времени. Выполняется тестовый опрос всей сети для проверки прохождения пакетов.

Шаг 5. Интеграция и сдача в эксплуатацию Настройка сервера, загрузка базы данных потребителей, разграничение прав доступа. Самый важный технический момент — интеграция АСКУЭ с биллинговой системой гарантирующего поставщика электроэнергии (например, личный кабинет Мосэнергосбыта, Петербургской сбытовой компании или региональных РСК) для автоматической передачи почасовых макетов XML80020/80040. Проводится обучение персонала, подписываются акты ввода в промышленную эксплуатацию и вносятся изменения в договор энергоснабжения.

Экономическая эффективность проекта

Стоимость внедрения АСКУЭ зависит от масштаба объекта и выбранной технологии связи. Однако инвестиции окупаются в среднем за 1–2 года за счет:

• сокращения штата обходчиков-монтеров;
• исключения штрафов от энергосбыта за недоучет или несвоевременную подачу отчетности;
• выявления и пресечения хищений (опыт показывает, что после включения балансных групп потери снижаются на 15–40%);
• перехода на многотарифный учет и оптимизации графиков работы энергоемкого оборудования (станков, насосов, вентиляции) под дешевые ночные часы.

Типичные ошибки при внедрении

1. Экономия на качестве связи. Выбор дешевого радиоканала без предварительного радиопланирования приводит к тому, что 20–30% приборов «молчат», и систему приходится переделывать.
2. Игнорирование информационной безопасности. Открытый сервер АСКУЭ в интернете без VPN-шлюза и защиты от DDoS-атак становится легкой мишенью для злоумышленников, которые могут исказить показания или отключить объект.
3. Отсутствие обучения персонала. Закупленное дорогое оборудование используется только как цифровая замена бумажного журнала, а функции аналитики балансов и контроля качества напряжения игнорируются.
4. Несовместимость протоколов. Покупка счетчиков разных производителей без единого стандарта вывода данных создает огромные сложности при написании драйвера для верхнего уровня ПО.

Перспективы развития

Современные АСКУЭ перестают быть просто системами учета. Они становятся частью концепции Интернета вещей (IoT) и Smart Grid (интеллектуальных сетей). В ближайшем будущем такие системы будут интегрированы с платформами управления спросом (Demand Response), позволяя автоматически отключать второстепенную нагрузку при пиковых нагрузках в сети по команде системного оператора, а также с домашними системами автоматизации (Smart Home) для автономного управления солнечными электростанциями и накопителями энергии.
